Egy porszívó apró műanyag alkatrésze is fontos szerepet tölthet be a mindennapi használatban. Ennél a munkánál egy Electrolux ZE346 porzsáktartó volt a kiindulópont: a meglévő tárgyat 3D szkenneléssel digitalizáltuk, majd a digitális forma alapján elkészült a nyomtatott változat.
A projekt jól megmutatja, hogyan kapcsolódhat össze a 3D szkennelés és modellezés a 3D nyomtatással, amikor egy meglévő alkatrész formájából szeretnénk kiindulni.
1. A meglévő tárgyból digitális forma
A porzsáktartó nem egyszerű sík lap: ívelt oldalfalak, bordák, peremek és rögzítési részletek alkotják. A szkennelés ezek térbeli kapcsolatainak rögzítéséhez adott alapot. A digitális nézeteken a belső kialakítás és a kisebb felületi részletek is megfigyelhetők.
2. A modelltől a nyomtatásig
A szkennelés és a nyomtatás két külön munkafázis. A rögzített formát a nyomtatási folyamathoz kell előkészíteni; az elhelyezés és a támaszok befolyásolják, hogyan épül fel a tárgy. A műhelyfotón a porzsáktartó még a gép építőlapján látható, alatta és a belső részeknél ideiglenes támaszokkal.
A bemutatott nyomtatási profil
A projekthez tartozó profil az alábbi beállításokat tartalmazza. Az idő és az anyagmennyiség a profilban jelzett becslés, nem általános vállalás más alkatrészekre.
- Rétegmagasság
- 0,2 mm
- Falak száma
- 2
- Kitöltés
- 15%
- Profil szerinti anyag
- PLA
- Becsült anyagigény
- 131 g
- Becsült nyomtatási idő
- 5,3 óra
3. A kinyomtatott alkatrész részletei

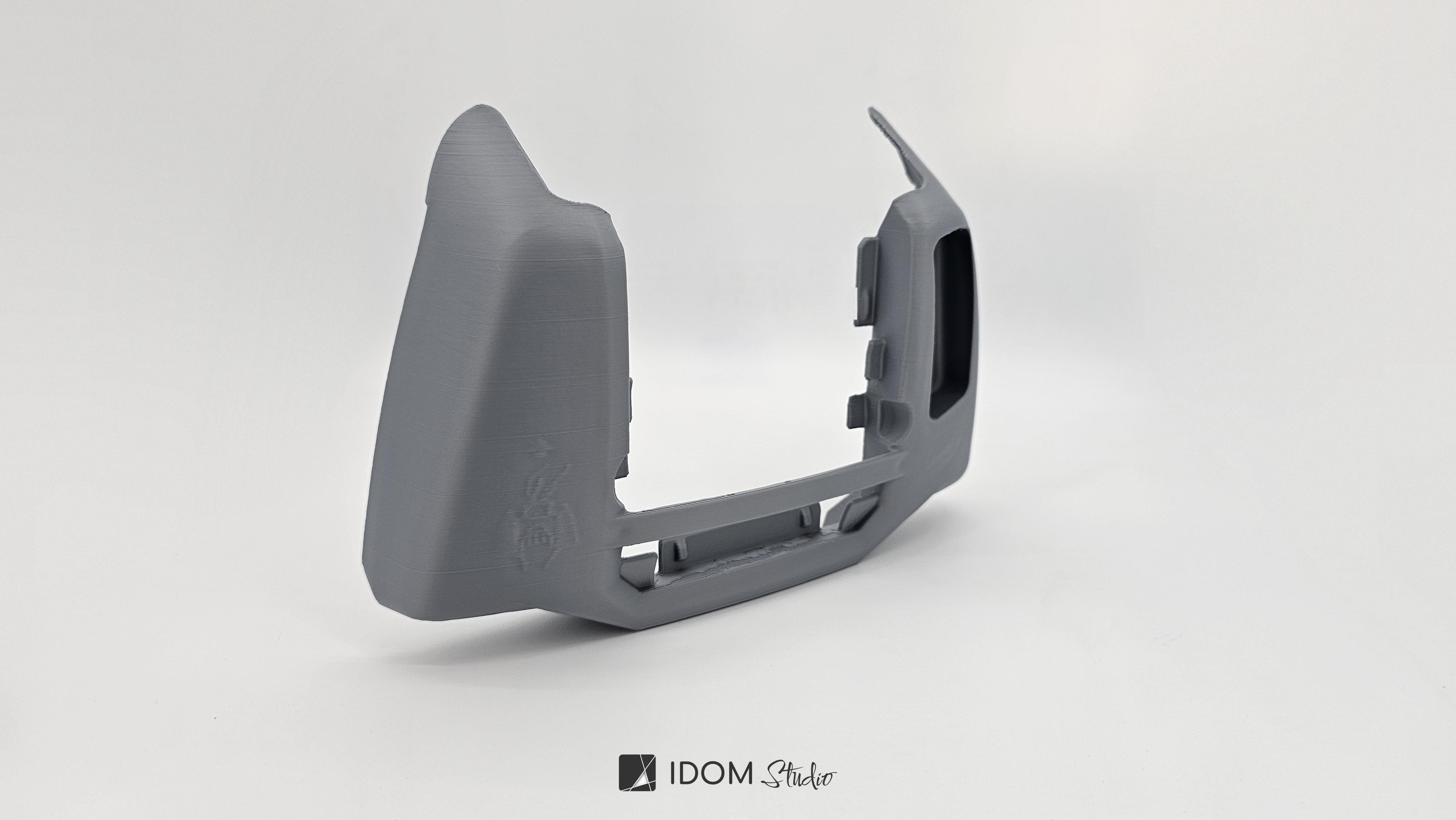

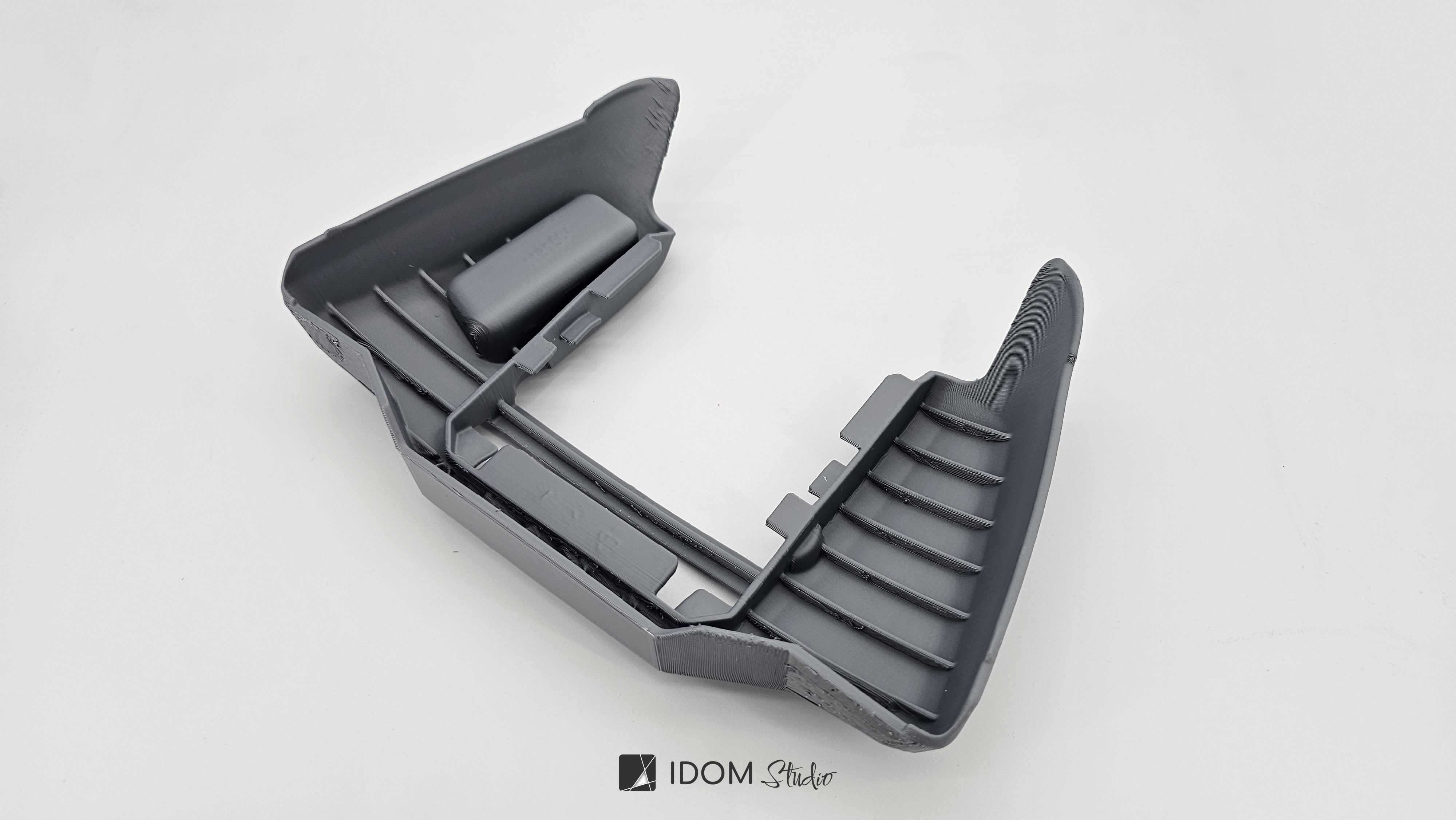

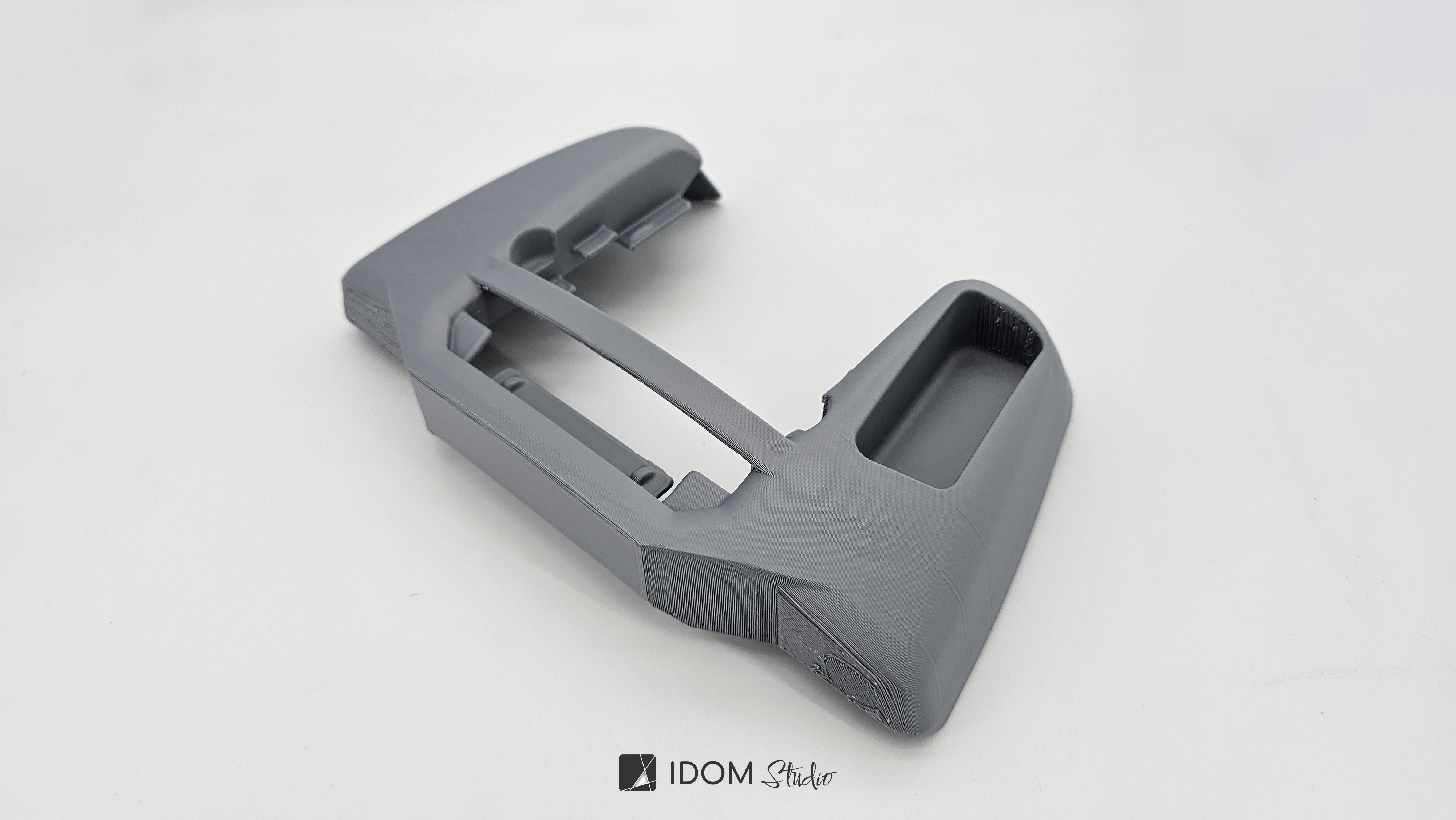

A nyomtatott darabon visszaköszönnek a digitalizált forma fő elemei: az ívelt oldalak, az összekötő részek és a belső merevítések. A közeli képek a réteges felépítést és a felület jellegét is megmutatják.
Mikor lehet hasznos ez a megoldás?
Ha egy alkatrész sérült vagy nehezen beszerezhető, érdemes megvizsgálni az újraalkotás lehetőségét. Egy meglévő mintadarab sokat segíthet a forma rögzítésében. Az adott feladatnál azonban a méreteket, az illeszkedést, a terhelést és az anyagválasztást is tisztázni kell: a digitális hasonlóság önmagában nem helyettesíti a használati ellenőrzést.
Az első egyeztetéshez a készülék pontos típusa, az alkatrész több nézetből készített fotója és néhány fő méret jó kiindulópont. Ezek alapján átbeszéljük, mire adhat megoldást a szkennelés, milyen modellezési munka szükséges, és hogyan készülhet el a tárgy.
